Engineering. Von der Idee zum serienreifen Bauteil.
Wir entwickeln Lösungen für Industrieprobleme vieler Art – Konstruktion, Prototyping und Werkzeugauslegung, gemeinsam mit Ihnen und unseren Fertigungspartnern.
Werkstückträger (Tabla) für eine Montagelinie
Entwicklung eines Kunststoff-Tablas, auf dem Bauteile fertig montiert und direkt an den Montageplatz geliefert werden – ausgelegt für den Transport auf Rollen- und Kugelbahnen.
- Eigengewicht
- unter 4 kg
- Zuladung
- 50 kg
- Außenmaße
- 599 × 399 mm
- Identifikation
- RFID-Transponder integriert
- Transport
- Rollen- & Kugelbahnen
- Geräuschentwicklung
- minimiert
Unter 4 kg Eigengewicht bei vorgegebener Biegesteifigkeit und 50 kg Zuladung. Geringe Transportgeräusche, Integration eines RFID-Chips – und die Bauteile müssen direkt auf dem Tabla fertig montiert werden können.

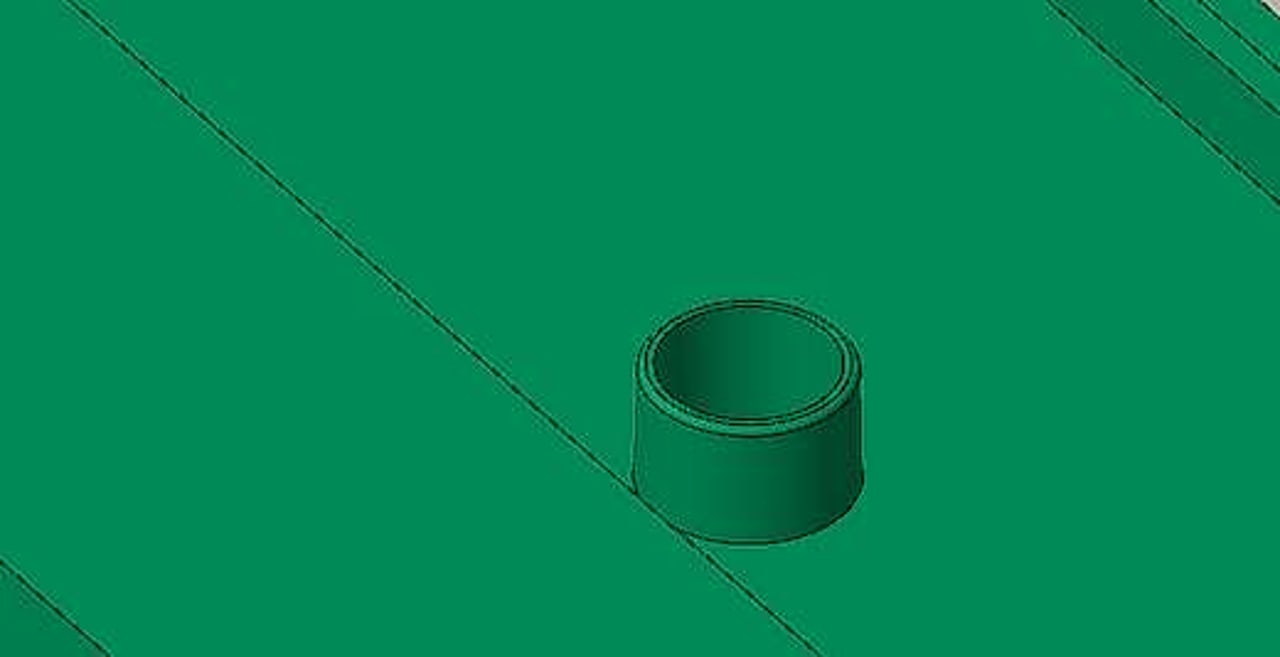

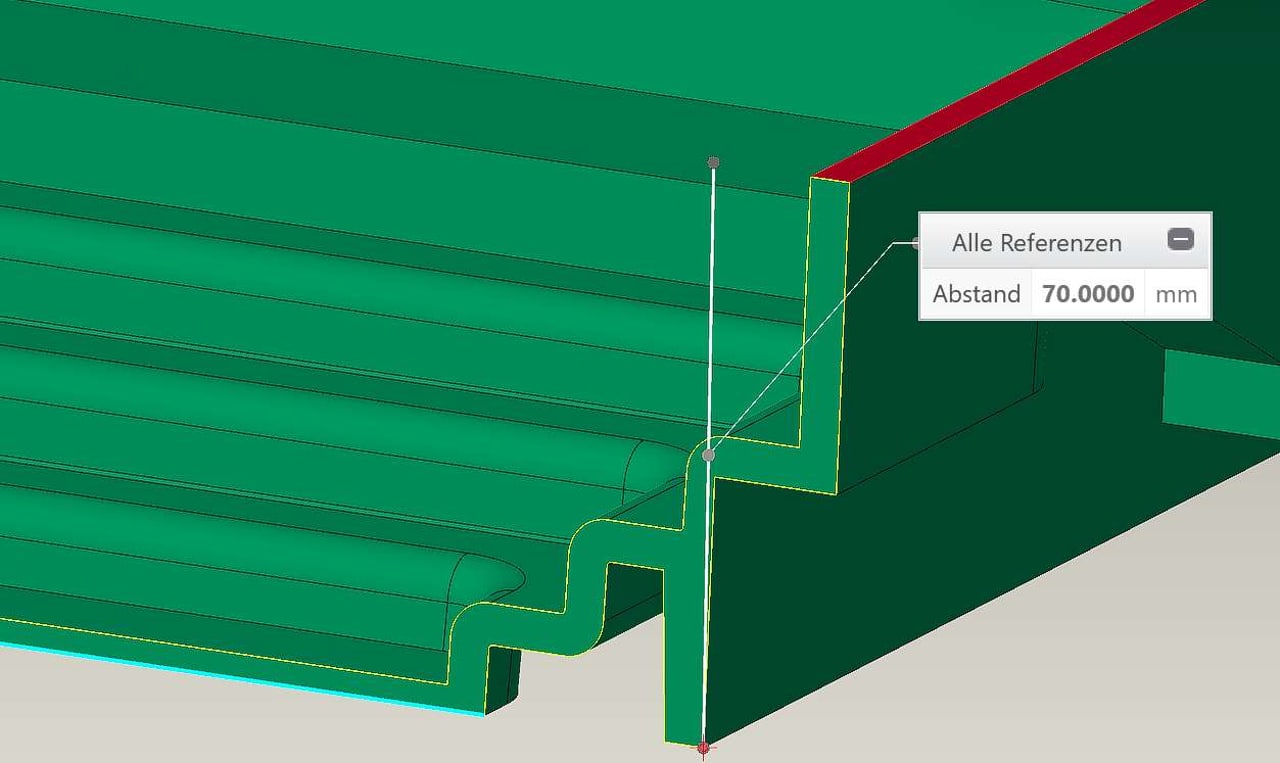

Gemeinsame Formentwicklung mit dem Kunden und unserem Prototypen-Spritzgießer: optimierte Wandstärken und Rippenstruktur, Dome mit Auflageflächen für die Transponder. Die Ziehwerkzeuge stellen wir in Absprache mit dem Spritzgießer nach eigenen Vorgaben her.
Review-geprüfte Konstruktion mit abgestimmten Toleranzen und getesteter Durchbiegung – dokumentiert im Konstruktionsprotokoll und freigabefähig für die Serie.
Ihr Industrieproblem, unsere Lösung.
Schildern Sie uns Ihre Aufgabe – wir melden uns kurzfristig mit einer fundierten Einschätzung zurück.
